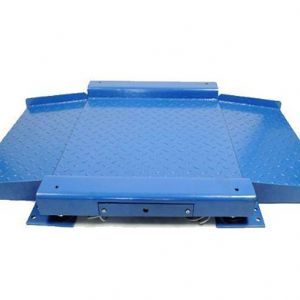

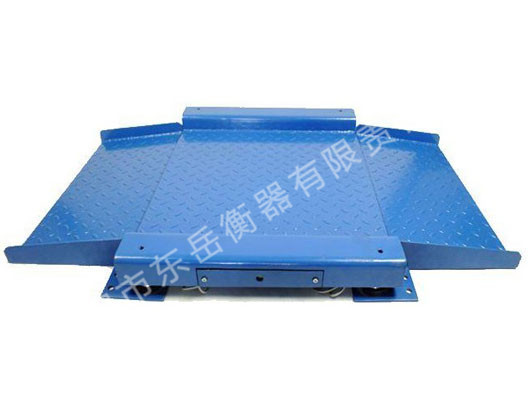

电子地上衡

一、结构组成 ：

　　电子地上衡由承载器、框架、称重传感器、连接件、接线盒、称重显示仪表组成，还可以选配引坡、大屏幕显示器、打印机、稳压电源等。

　　采用全新设计的钢结构承载器，配用四只高精度剪切梁式称重传感器和智能化称重显示仪表，组成称重系统。该系统准确度高，计量迅速，工作稳定可靠。其称重仪表，具有毛重、皮重、净重显示，日期、时间、序号、车号、货号设置等功能。中文显示，电脑联网。 对多至1000车次的重量、分类号、客户号进行统计，打印磅单，操作日报、月报、明晰表及车号。

电子地上衡可按用户需要选配多种型号的称重显示仪表，以实现不同的称重 管理和计量计数功能。对于化工行业选用选用不锈钢台面，配以防爆电气装置，可用于防腐防水和防爆环境中，选配打印机、大屏幕显示器，还可扩展相应功能。

二、主要技术参数：

1、配用传感器性能参数：

　　电子地上衡配置SB型单剪切梁式称重传感器，其主要技术指标如下：

　　推荐激励电压：6～15V（DC／AC）

　　激励电压：20V（DC／AC）

　　额定输出：±2±0.1／5mv／V

　　非线性：±0.02％F.S

　　滞后性：±0.02％F.S

　　重复性：±0.02％F.S

　　蠕变：±0.02％F.S／30min

　　输出阻抗：350±1Ω　

　　安全过载：150％F.S　

　　极限过载：250％F.S　

　　可配置大屏幕显示器，用来显示称重数据

　　可配置打印机，用来打印称重数据及分类统计报表

　　可配置计算机组成称重管理系统

　　配置不同的称重显示仪表可具有不同的功能，用户可根据自己的实际需要进行选择

　　四、主要特点：

　　四只高精度不锈钢传感器

　　本质安全、复合型防爆配置

　　良好防腐、防水性能

　　可制定为过程控制系统

　　结构上容易拆卸、运输，装配在地面的临时或简易基础上的平台秤。通常用于称量大型货物或小型车辆。

　　优良的秤台强度，坚固耐用。

　　精度：OIML 级。

　　可选配本公司XK3196B,XK3196G、科达仪表等各类仪表，满足用户各种功能需求。

　　完整的管理功能，提高客户计量管理档次。

　　可输入中文用户名、货物名、客户名。

　　可选交直流两用型仪表，停电可连续使用8小时。

　   台面尺寸可按用户要求定制三、常用规格

　　秤量(t) 1 2 3 5

　　台面尺寸 (m) 1X1 1X1 1.2X1.2 1.2X1.5

　　1.2X1.2 1.2X1.2 1.2X1.5 1.5X1.5

　　1.2X1.5 1.2X1.5 1.5X1.5 1.5X2

　　1.5X1.5 1.5X1.5 1.5X2 2X2

　　引坡尺寸 (m) 1.2X0.8 1.5X1 2X1.2幕显示器、计算机管理系统。
